Тангенциальные вентиляторы во внутрипольных конвекторах

Тангенциальные вентиляторы (их также называют вентиляторами с перекрестным потоком или тангенциальными воздуходувками) отличаются от традиционных вентиляторов своей конструкцией и принципом работы. Они обеспечивают широкий, равномерный поток воздуха по всей длине выходного отверстия, что делает их незаменимыми в таких устройствах, как конвекторы, системы кондиционирования и отопления.

Тангенциальные вентиляторы идеально подходят для внутрипольных конвекторов благодаря их способности создавать равномерный поток воздуха по всей длине выходного отверстия. Их плоская и компактная конструкция позволяет эффективно использовать ограниченное пространство внутри корпуса конвектора, обеспечивая низкую монтажную высоту. Тангенциальные вентиляторы работают тихо, что делает их оптимальными для жилых помещений, офисов и других пространств, где важен акустический комфорт. Равномерное распределение воздушного потока вдоль теплообменника способствует эффективному нагреву или охлаждению помещения, что значительно повышает производительность системы. Использование современных двигателей, таких как GreenTech EC, позволяет точно регулировать мощность вентилятора, обеспечивая оптимальную производительность и энергоэффективность.

Пример производителя тангенциальных вентиляторов в России: https://termofan.ru/

Особенности тангенциальных вентиляторов

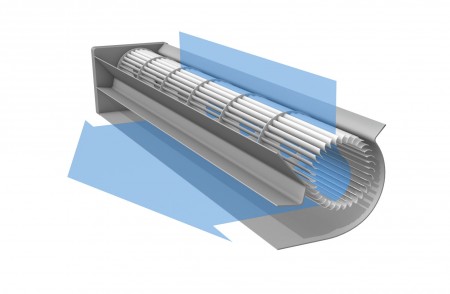

Тангенциальный вентилятор состоит из длинного цилиндрического рабочего колеса с лопастями, расположенными внутри корпуса. Воздух поступает по всей длине вентилятора, создавая внутри равномерный вихрь, который ускоряет поток. Благодаря этому достигается практически ламинарный поток воздуха на выходе, распределяющийся равномерно по всей ширине.

Особенностью является их плоская конструкция, которая позволяет устанавливать вентиляторы в устройствах с низкой монтажной высотой, таких как напольные конвекторы или компактные обогреватели. Они обладают широким входным и выходным сечением, что обеспечивает высокий объемный поток воздуха при низких скоростях, сохраняя низкий уровень шума.

Производятся в разных размерах и конфигурациях. Диаметры рабочего колеса варьируются от 30 до 80 мм, а длина может достигать 800 мм. Они доступны в одно- и двухвыхлопных версиях, что позволяет адаптировать их под различные условия эксплуатации. Конструкции из оцинкованной стали защищают вентиляторы от коррозии, что делает их идеальными для влажной среды, например, в системах охлаждения.

Конструкция

Вентилятор построен на основе длинного цилиндрического рабочего колеса с конструкцией, схожей с крыльчатками с загнутыми вперед лопастями. Он уникален благодаря своему принципу работы и конструкции, обеспечивающим равномерный поток воздуха по всей длине.

Конструкция рабочего колеса

Рабочее колесо вентилятора состоит из:

• Лопастей, закрепленных на цилиндрическом корпусе, которые создают воздушный поток.
• Твердых торцевых пластин, поддерживающих конструкцию колеса. Они предотвращают движение воздуха поперек ширины рабочего колеса, направляя его строго через сам цилиндр.
• В случае вентиляторов с большой шириной добавляются дополнительные опорные диски, обеспечивающие жесткость и сохранение формы колеса.

Эти особенности конструкции позволяют тангенциальному вентилятору эффективно перемещать воздух через весь его рабочий диапазон.

Вихрь внутри рабочего колеса

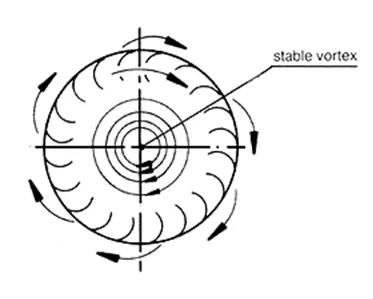

При вращении рабочего колеса внутри него создается стабильный вихрь. Воздух перемещается концентрическими кругами по всему поперечному сечению вентилятора. Однако на этом этапе никакой полезной работы не выполняется, так как воздух остается внутри вихря и не покидает рабочую область.

Превращение вихря в полезный поток воздуха

Чтобы воздух начал двигаться через вентилятор, необходимо создать разницу давлений между входной и выходной сторонами. Для этого:

1. Вокруг рабочего колеса добавляется корпус, формирующий воздушный канал.

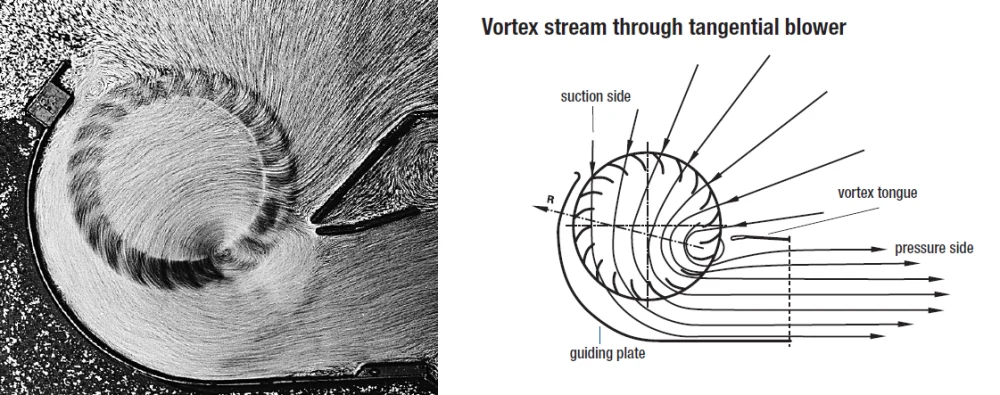

2. В корпусе устанавливается “язык вихря” — небольшое препятствие, расположенное у внешнего диаметра рабочего колеса. Форма и положение языка вихря определяют: Характеристики работы вентилятора, Направление воздушного потока.

Ускорение и распределение воздушного потока

Воздух, входящий в вентилятор через одну сторону, равномерно ускоряется внутри цилиндрического рабочего колеса. В результате создается ровный поток воздуха, который выходит через всю длину выходного отверстия. Благодаря такой конструкции тангенциальные вентиляторы идеально подходят для задач, где требуется равномерное распределение воздушного потока по широкой площади, например, в конвекторах или системах охлаждения.

Преимущества

Тангенциальные вентиляторы превосходят обычные по ряду характеристик. Они создают более равномерный поток воздуха, что особенно важно для равномерного распределения температуры в системах отопления или охлаждения. Низкий уровень шума делает их подходящими для использования в жилых помещениях и офисах, где важен комфорт. Благодаря своей конструкции они обеспечивают высокую эффективность работы при низком давлении.

Широкая зона выхода воздуха позволяет им эффективно взаимодействовать с поверхностями, такими как теплообменники или воздуховоды, что улучшает передачу тепла и охлаждение. В зависимости от модели они могут быть изготовлены из устойчивых к коррозии материалов, что делает их долговечными и надежными в эксплуатации.

Уровень шума

На уровень шума тангенциальных вентиляторов влияют несколько факторов. Прежде всего, это скорость вращения рабочего колеса: более высокая скорость может создавать больше шума, но современные технологии, такие как моторы GreenTech EC, позволяют минимизировать этот эффект. Также важно обеспечить правильный монтаж вентилятора, чтобы исключить турбулентность на входе и выходе воздуха. Использование плавных переходников на выхлопной стороне вентилятора помогает снизить шум и увеличить эффективность.

Для максимальной эффективности и минимального шума вентилятор должен работать в пределах своей оптимальной зоны, называемой “коленом характеристики”. Это точка, при которой вентилятор обеспечивает:

• Высокую производительность.
• Минимальное энергопотребление.
• Низкий уровень шума.

Чтобы поддерживать стабильность вихря и избегать турбулентности, необходимо обеспечить:

• Достаточный зазор на входной стороне вентилятора.
• Плавный переход воздушного потока на выходной стороне, что минимизирует шум и потери давления.
